Encoder de Rueda de Medida DBV50

Descripción

Encoder de rueda de medición compacto, con alta flexibilidad y montaje sencillo.

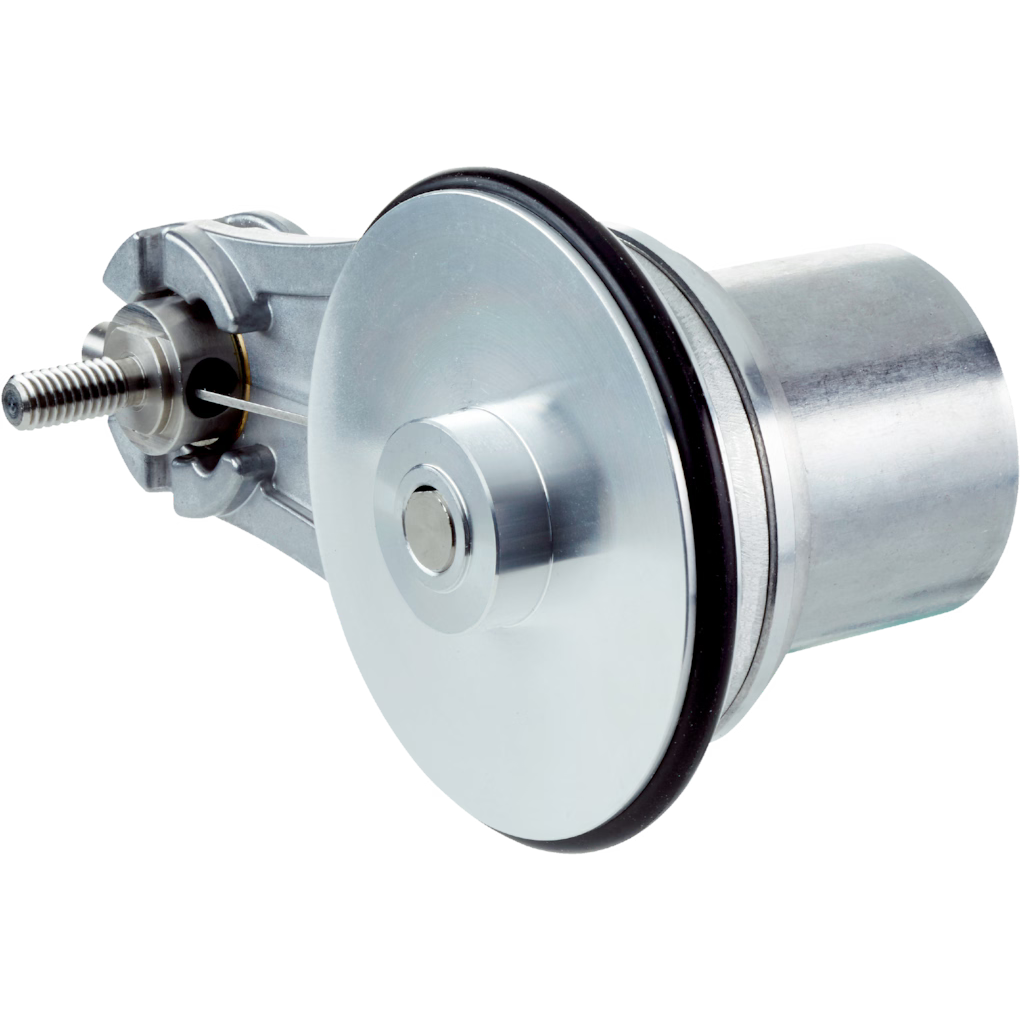

El encoder de rueda de medida DBV50 es un sistema de rueda para la medición de los movimientos lineales. Está formado por el encoder incremental DBS50, una rueda de medida de aluminio de 200 mm de diámetro y un brazo de resorte. La resolución máxima es de 0,08 mm por impulso. El brazo de resorte tiene un desplazamiento máximo de 14 mm, una fuerza elástica máxima de 20 N y ofrece un cómodo sistema para ajustar de forma repetible la tensión previa del resorte. La limitación del recorrido del resorte protege el resorte contra sobrecargas. El encoder puede girarse y montarse en ambos lados del brazo de resorte, lo que significa que el tendido del cable puede adaptarse a la aplicación. El sistema de rueda de medida está disponible con una gran número de interfaces eléctricas, opciones de conexión y resoluciones.

• Tipo de movimiento en el lugar de montaje del encoder: Lineal
• Adaptación mecánica: con rueda de medición
• Perímetro de la rueda de medida: sin rueda de medición

1) Número de hilos dependiendo de la interfaz eléctrica. Interfaz A, C, E: 8 hilos, interfaz G, P, R: 5 hilos.

4 ENCODER DE RUEDA DE MEDIDA | SICK Información de producto | 2026-03-31 00:08:21 Sujeto a cambio sin previo aviso

DBV50

• Tipo de movimiento en el lugar de montaje del encoder: Lineal
• Adaptación mecánica: con rueda de medición
• Perímetro de la rueda de medida: 200 mm
• Superficie de la rueda de medida: Junta tórica NBR70

2026-03-31 00:08:21 | Información de producto Sujeto a cambio sin previo aviso

• Interfaz de comunicación: 4,5 V … 5,5 V, Incremental, TTL, RS-422
• Tensión de alimentación: 4,5 V … 5,5 V

• Tensión de alimentación: 7 V … 30 V

• Interfaz de comunicación: 7 V … 30 V, Incremental, TTL, RS-422
• Tensión de alimentación: 7 V … 30 V
